HEAチップの取り付け方が分かりません

下記手順でご確認ください。

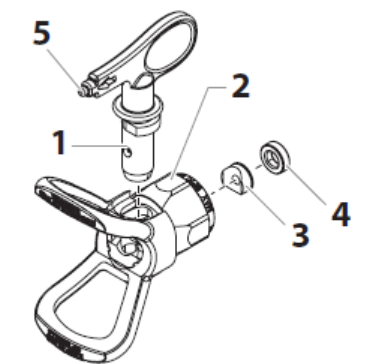

① チップシール（③）とシールパッキン（④）を取り付ける
チップハンドルの先端へ順番に差し込み、最後にしっかり押し込む。

② チップ（①）をチップボディ（②）に差し込む
溝に合わせてまっすぐ入れる。

③ チップボディ（②）をガンに取り付ける
スプレーパターンの向き（矢印の向き）を調整して締め付ける。

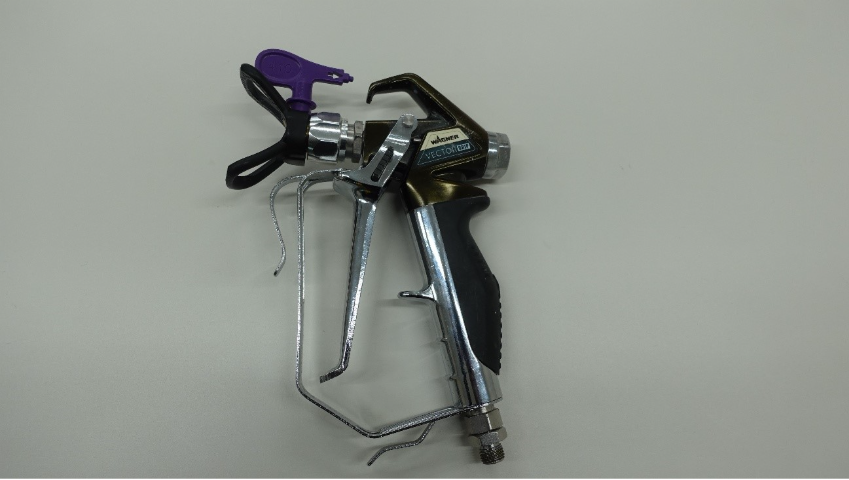

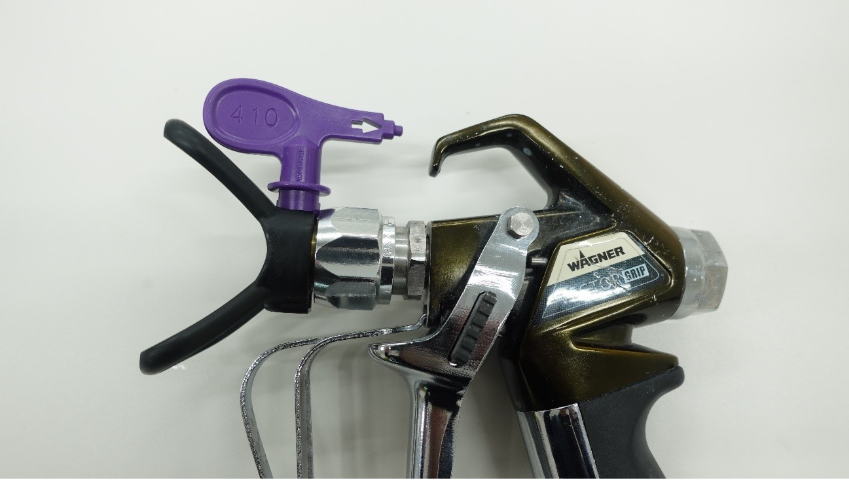

正しいトレードチップの取り付け例

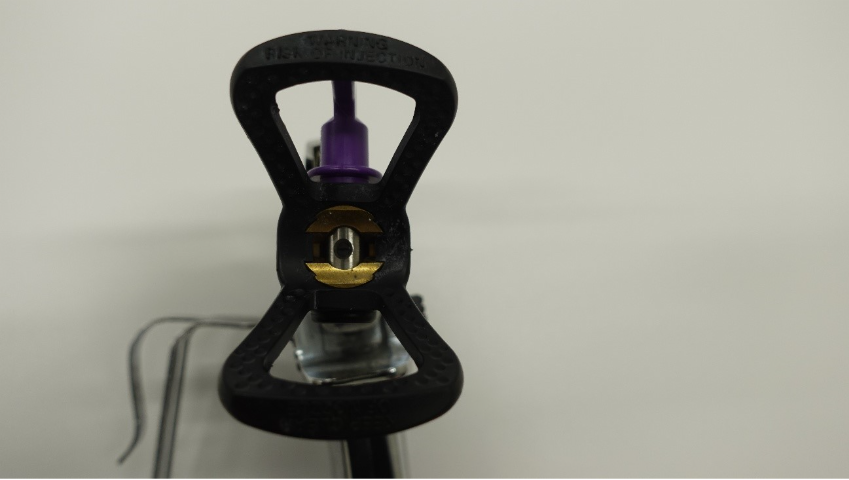

①　矢印の向きがスプレー方向と一致している

取り付け時の注意ポイント

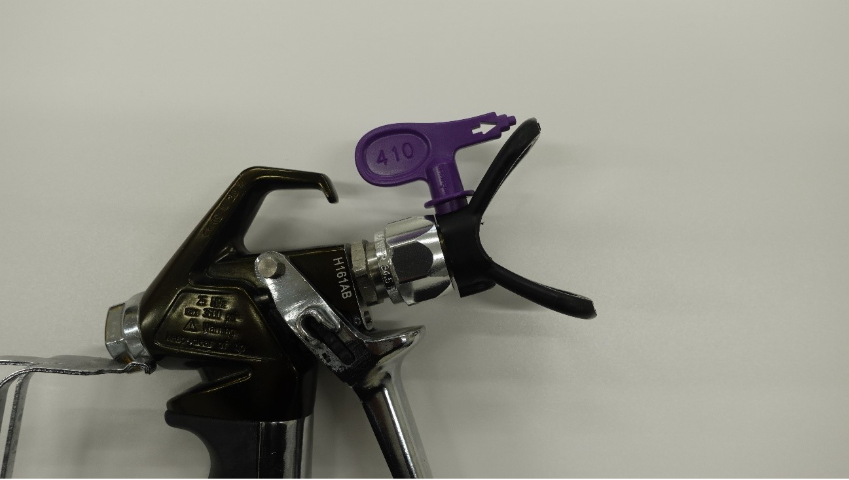

1）チップハンドルの矢印の向きがスプレー方向と逆

チップハンドルに刻まれた矢印は、実際のスプレー方向を示しています。
この矢印が反対を向いたまま取り付けてしまうと、狙った方向に塗料が飛ばず、仕上がりにムラが発生する原因となります。

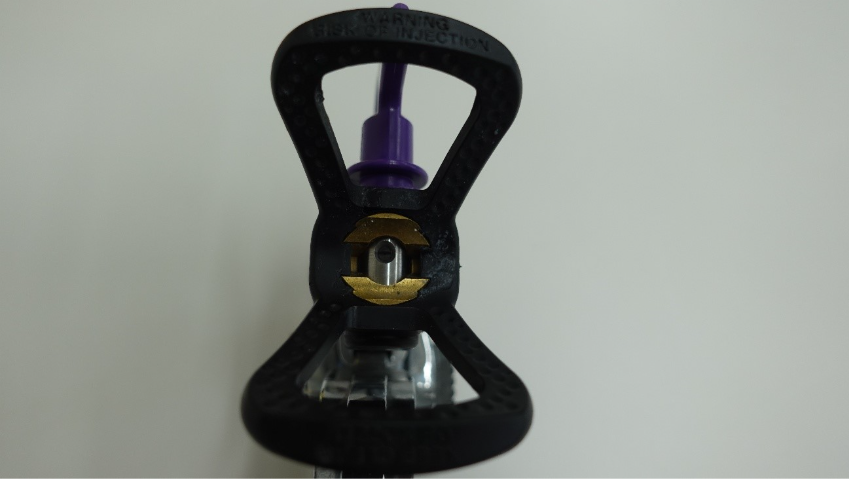

2）チップが正しくはまっていない（吐出口が少し上にある）※②との比較

チップが完全に奥まで挿入されていない状態です。
正しく装着されていないと塗料が均一に噴出せず、飛散やパターン不良が起こる可能性があります。
